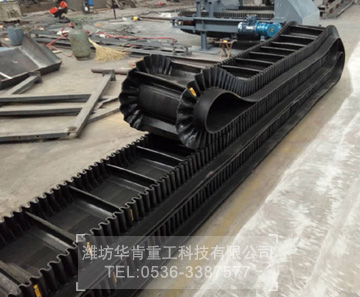

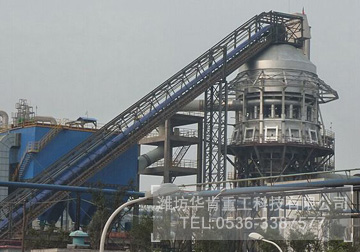

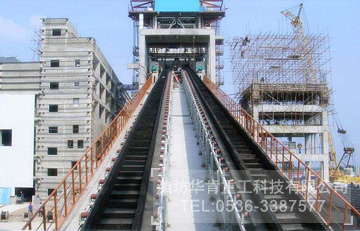

大傾角輸送機

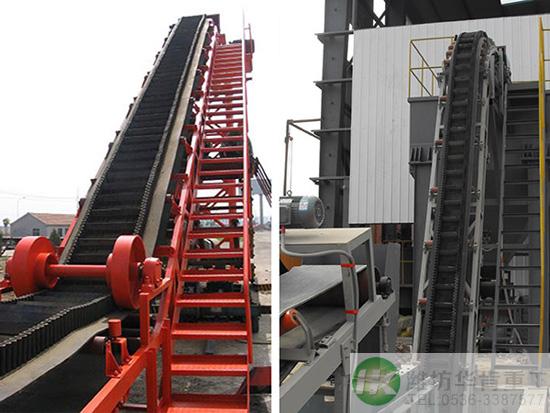

1、該機為一般用途的散狀物料連續輸送設備，但采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角及垂直90°輸送。
2、該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境溫度為—15℃～＋40℃的范圍內輸送堆積比重為0.5—4.2t／m3的各種散狀物料。
3、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用耐酸堿、耐油、耐熱或阻燃型的擋邊帶。
4、輸送傾角為0°～90°范圍內，最大垂直輸送物料粒度為400mm。

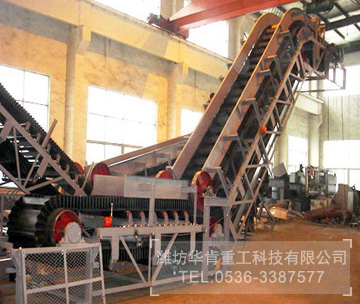

1、可大傾角輸送散狀物料，節省占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。
2、機械化帶式輸送機輸送物料、總體投資費用低，約節約投資費用20％～30％。
3、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。
4、輸送量大，可達6000m3／h，垂直提升高度可達500m。
5、在垂直輸送物料時，物料粒度最大可達400mm。
6、從水平到傾斜(或垂直)能平穩過渡。
7、能耗低、結構簡單、維護方便。
8、膠帶強度高，使用壽命長。
|
帶寬B |
400 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
||||||||
|
擋邊高H |
60 |
80 |
80 |
120 |
120 |
160 |
160 |
200 |
160 |
240 |
200 |
300 |
240 |
400 |
|
|
最小橫隔板間距 |
100 |
120 |
120 |
160 |
160 |
200 |
200 |
250 |
200 |
280 |
250 |
350 |
280 |
400 |
|
|
輸送量（原煤、帶速m/s）m3/h |
30° |
28 |
36 |
50 |
71 |
104 |
120 |
157 |
195 |
216 |
327 |
331 |
466 |
500 |
794 |
|
45° |
19 |
25 |
33 |
57 |
83 |
97 |
127 |
157 |
175 |
271 |
267 |
384 |
414 |
680 |
|
|
60° |
15 |
19 |
23 |
40 |
58 |
69 |
90 |
112 |
124 |
197 |
190 |
278 |
302 |
524 |
|
|
90° |
9 |
11 |
15 |
21 |
31 |
37 |
48 |
60 |
66 |
106 |
102 |
149 |
162 |
281 |
|
|
外 形 尺 寸 |
頭輪帶面高H1 |
1200 |
1350 |
1615 |
1815 |
2000,2200 |
2300,2525 |
2525,2700 |
|||||||
|
尾輪帶面高H2 |
690 |
800 |
950 |
1115 |
1250,1400 |
1600,1700 |
1600,1700 |
||||||||
|
中間段帶面高H3 |
700 |
800 |
850 |
1115 |
850,1200 |
1400,1500 |
1600,1700 |
||||||||
|
中間段地腳寬B1 |
580 |
850 |
1020 |
1220 |
1440 |
1690 |
1890 |
||||||||
注：表中輸送量按最小橫隔板間距計算，帶速增減，輸送量成倍增減，其他物料可參見此表確定。
|
粒度mm |
≤100mm |
≤160mm |
≤250mm |
||
|
速度 m/s |
擋板高 ≤120mm |
傾角≤30° |
2 |
1.6 |
|
|
傾角≤30° |
1.6 |
1.25 |
|
||
|
擋板高 ≤240mm |
傾角≤30° |
2.5 |
2 |
1.6 |
|
|
傾角≤30° |
1.6 |
1.6 |
1.0 |
||
