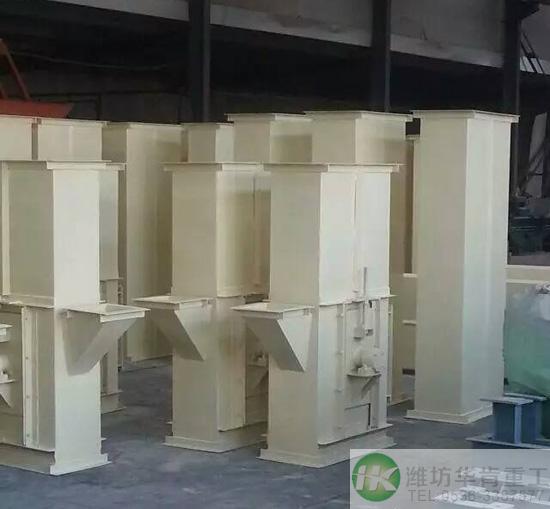

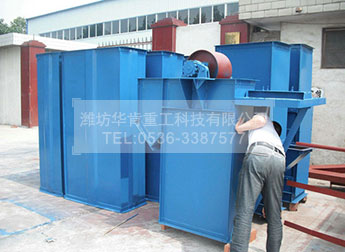

TD型提升機

一、產品介紹

TD型皮帶式斗式提升機因為牽引件是膠帶所以只能提升輕型物料，適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度最高40m，我公司生產的TD皮帶式斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。如果您要求的輸送量比較大，物料重可選用TH環鏈斗式提升機，這種型號的斗提機牽引件為鍛造的圓環鏈，抗拉性能和耐磨性能都比較強，輸送量大，生產效力高。

二、TD型皮帶式斗式提升機基本結構:

TD型斗式提升機由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。另一種鋼絲繩芯膠帶斗式提升機，由于它的牽引構件為鋼絲繩芯膠帶所以比TD型的橡膠帶具有更好的耐磨抗拉效果。

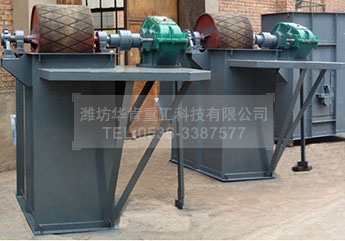

TD型斗式提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式，分別配有YZ型減速器和ZQ型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

三、TD型皮帶式斗式提升機主要特點:

1、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。

2、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。

3、運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

4、使用壽命長，提升機的喂料采取流入式,無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

四、主要技術參數

型號	TD160				TD250						TD315								TD400
料斗形式	Q	h	zD	Sd	Q	h		zD		Sd	Q		h		zD		Sd		Q		h	zD	Sd
輸送量 (m3/h)	5.4	9.6	9.6	16	12	22		23		35	17		30		25		40		24		46	41	66
斗寬(mm)	160				250						315								400
斗容 (L)	0.5	0.9	4.2	1.9	1.3	2.2		3.0		4.6	2		3.6		3.8		5.8		3.1		3.1	5.9	9.4
斗距(mm)	280		350		360			450			400				500				480			560
帶寬(mm)	200				300						400								500
斗速(m/s)	1.4				1.6						1.6								1.8
物料最大塊度 (mm)	25				35						45								55
型號	TD500				TD630					D160				D250				D350				D450
料斗形式	Q	h	zD	Sd	h	zD	Sd			Q		S		Q		S		Q		S		Q	S
輸送量 (m3/h)	38	70	58	92	85	89	142			4.7		8		18		22		25		42		50	72
斗寬(mm)	500				630					160				250				350				450
斗容 (L)	4.8	9	9.3	15	14	14.6	23.5			0.65		1.1		2.6		3.2		7		7.8		14.5	15
斗距(mm)	500		625		710				500					500				500				500
帶寬(mm)	600				700				200					300				400				500
斗速(m/s)	1.8				2				1					1.25				1.25				1.25
