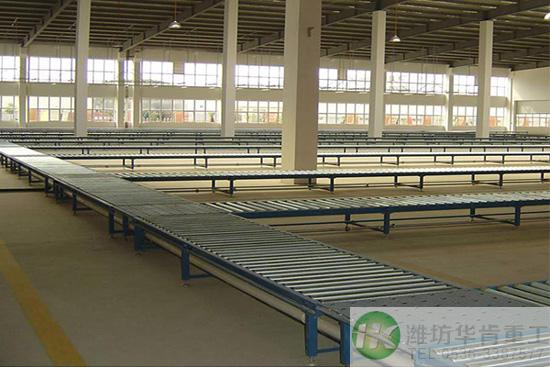

無動力滾筒輸送機

無動力輥筒輸送機：無動力滾筒輸送機又稱輥道線。依靠輥筒來完成輸送，適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。有長輥道和短輥道兩種。長輥道的輥?zhàn)颖砻嫘螤钣袌A柱形、圓錐形和曲面形幾種，以圓柱形長輥道應用最廣。輥道的曲線段采用圓錐形輥?zhàn)踊螂p排圓柱形輥?zhàn)樱墒刮锲忿D(zhuǎn)彎。短輥道可以縮短輥?zhàn)拥拈g距，自重較輕。輥道一般稍下傾，當物品較重、線路較長時，為了推動物品時省力，斜度可取1～1.5%。如要使物品自滑，斜度可增大到2～3%。影響自滑斜度大小的因素很多，大多用實驗確定合適的角度。當線路長度小于10米、物品輕于 200千克時，可以布置成水平線路。自滑式輥道不易控制物品下滑速度，所以長度一般不大。輥道的寬度比物品寬度大100～150毫米。曲線段最小曲率半徑為輥道寬度的3～4倍。輥?zhàn)娱g距為輸送物品長度的1/3～1/4，當物品輸送的平穩性要求較高時。間距可取輸送物品長度的1/4～1/5。輥?zhàn)又睆桨摧d荷大小決定。

設備組成：
無動力輥筒輸送機主要由輥筒、支腿、拉撐、調節腳等部件組成。

設備特點：
無動力滾筒輸送機之間易于銜接過濾，可用多條滾筒線及其它輸送設備或?qū)C(jī)組成復雜的物流輸送系統，完成多方面的工藝需要。可采用積放滾筒實現物料的堆積輸送。滾筒輸送機結構簡單，可靠性高，使用維護方便。

尺寸規格：
滾筒輸送機內寬度由客戶指定，可按客戶需求制作，轉彎滾線標準轉彎內半徑為300、600、900、1200mm等，也可按客戶需求采用其它特殊規格。直段滾筒所用的滾筒直 徑有38、50、60、76、89mm等。轉彎滾筒的錐度可根據輸送物體的重量、外形尺寸、線速度等來設計。

機架材質：
碳鋼噴塑，不銹鋼，鋁型材。

適用范圍：
滾筒輸送機適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷，滾筒線之間易于銜接過濾，可用多條滾筒線及其它輸送機或?qū)C(jī)組成復雜的物流輸送系統，完成多方面的工藝需要。滾筒輸送機結構簡單，可靠性高，使用維護方便。

注意事項：
為確保貨物能夠平穩輸送必須在任何時間點都至少有三只輥筒與輸送物保持接觸，對軟袋包裝物必要時應加托盤輸送。

定制無動力輸送機需確定技術參數：
1、輸送物體的長度、寬度和高度；　
2、每一輸送單元的重量；
3、輸送物的底部狀況；
4、有無特殊工作環境上的要求（比如：濕度，高溫，化學品的影響等）；

滾筒的長度選擇：
不同寬度的貨物應選適合寬度的滾筒，一般情況下采用“輸送物+50mm”。

滾筒的壁厚及軸徑選擇： 按照輸送物的重量平均分配到接觸的滾筒上，計算出每支滾筒的所需承重，從而確定滾筒的壁厚及軸徑。

滾筒材料及表面處理：
根據輸送環境的不同，確定滾筒所采用的材質和表面處理（碳鋼鍍鋅、不銹鋼、發黑還是包膠）。

滾筒的安裝方式：
根據整體輸送機的具體要求，選擇滾筒的安裝方式: 彈簧壓入式, 內牙軸式, 全扁榫式, 通軸銷孔式等。　對于彎道機的錐形滾筒，其滾面寬度及錐度視貨物尺寸和轉彎半徑而定。
