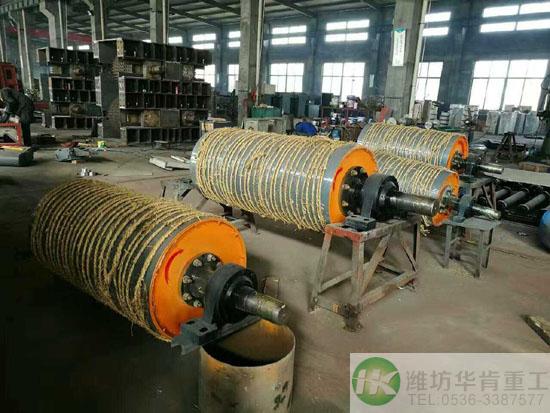

RCT系列永磁滾筒
RCT（RCTG）系列永磁滾筒亦稱磁滑輪或干式大塊磁選機。其內部采用高性能高矯頑力的硬磁材料釹鐵硼與鐵氧體經磁路優化設計后所組成的復合磁系，具有磁場強度高、深度大、結構簡單、使用方便、不需維修、不消耗電力，常年使用不退磁等特點。
是目前水泥、磁選、礦山、鋼鐵、化工、耐火材料、垃圾處理等行業的選鐵設備。與TD-75型、AD-80型通用固用定式皮帶輸送機配套使用。
|
型號/參數/項目
|
筒表磁感應強度 ≈GS
|
物料厚度
≤mm |
皮帶速度
≤m/s |
重量 kg
|
外形尺寸mm |
||||||||
|
A |
B |
Dφ |
L |
L 1 |
K |
dφ |
h |
b |
|||||
|
RCT-32/40 |
1500 |
40 |
2.5 |
150 |
728 |
400 |
320 |
500 |
926 |
100 |
45 |
48.5 |
14 |
|
RCT-32/50 |
1500 |
60 |
198 |
850 |
500 |
320 |
600 |
1097 |
115 |
50 |
53.5 |
14 |
|
|
RCT-40/50 |
1550 |
80 |
250 |
850 |
500 |
400 |
600 |
1097 |
115 |
55 |
60 |
16 |
|
|
RCT-50/50 |
1600 |
100 |
370 |
850 |
500 |
500 |
600 |
1097 |
115 |
55 |
60 |
16 |
|
|
RCT-32/65 |
1500 |
70 |
245 |
1000 |
650 |
320 |
750 |
1280 |
135 |
65 |
69 |
18 |
|
|
RCT-40/65 |
1550 |
100 |
405 |
1000 |
650 |
400 |
750 |
1280 |
135 |
65 |
69 |
18 |
|
|
RCT-50/65 |
1600 |
130 |
520 |
1000 |
650 |
500 |
750 |
1280 |
135 |
70 |
76 |
20 |
|
|
RCT-50/80 |
1550 |
100 |
610 |
1300 |
800 |
500 |
950 |
1580 |
135 |
70 |
76 |
20 |
|
|
RCT-65/80 |
1650 |
130 |
720 |
1300 |
800 |
650 |
950 |
1661 |
175 |
70 |
76 |
20 |
|
|
RCT-80/80 |
1800 |
150 |
980 |
1300 |
800 |
800 |
950 |
1661 |
175 |
90 |
76 |
24 |
|
|
RCT-65/100 |
1700 |
130 |
910 |
1500 |
1000 |
650 |
1150 |
1861 |
175 |
90 |
97 |
24 |
|
|
RCT-80/100 |
1700 |
170 |
1200 |
1500 |
1000 |
800 |
1150 |
1954 |
215 |
90 |
97 |
24 |
|
|
RCT-65/120 |
1800 |
100 |
1500 |
1750 |
1200 |
650 |
1400 |
2195 |
215 |
110 |
119 |
32 |
|
|
RCT-100/120 |
1800 |
200 |
1890 |
1750 |
1200 |
1000 |
1400 |
2270 |
255 |
110 |
119 |
32 |
|
|
RCT-100/140 |
1800 |
230 |
2160 |
2000 |
1400 |
1000 |
1600 |
2446 |
255 |
110 |
119 |
32 |
|
|
RCT-125/160 |
1800 |
260 |
2800 |
2150 |
1600 |
1250 |
1800 |
2600 |
255 |
120 |
129 |
32 |
|
說明：
1、筒表磁感應強度中掃選區平均值和最高磁感應強度值根據不同礦物含鐵情況和不同的選別要求確定的。磁場強度范圍從1000Gs至7500Gs均可制作。
